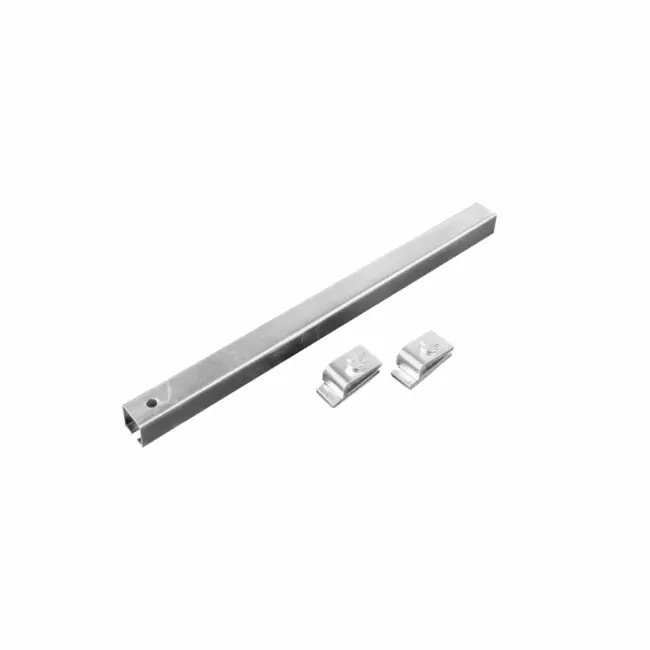

Brazo de soporte (fijación en riel) – Material: Acero galvanizado – Tipos: TR8550 – L=350mm, 779g TR8551 – L=500mm, 956 g TR8552 – L=700mm, 1194 g – Características: Soportar la línea para fijación en viga, con abrazaderas incluidas para fijación con un espesor menor a 10mm.

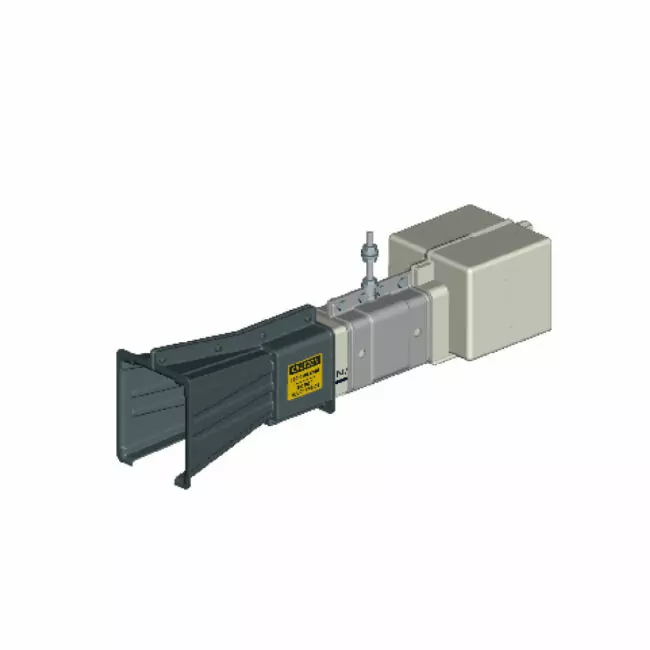

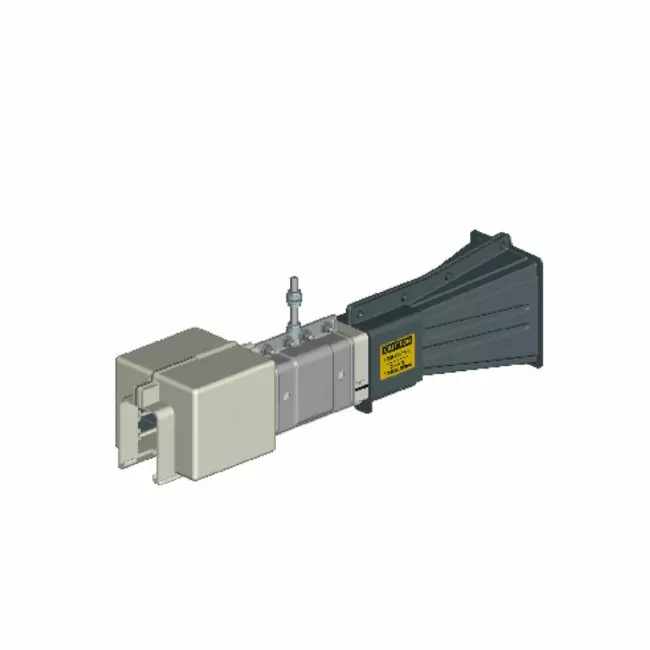

Línea Busbar – TR85H7P – Conductores premontados Guía de transferencia premontada – Material: ABS, PVC, nylon, cobre – Características: Derecha – 7 Conductores. Se usa para crear una transición de una vía a otra cuando la línea es interrumpida; la guía tiene las tiras de cobre ya insertadas.
Línea Busbar – TR85H7P – Conductores premontados Guía de transferencia premontada – Material: ABS, PVC, nylon, cobre – Características: Izquierda, 7 conductores. Se usa para crear una transición de una vía a otra cuando la línea es interrumpida; la guía tiene las tiras de cobre ya insertadas.

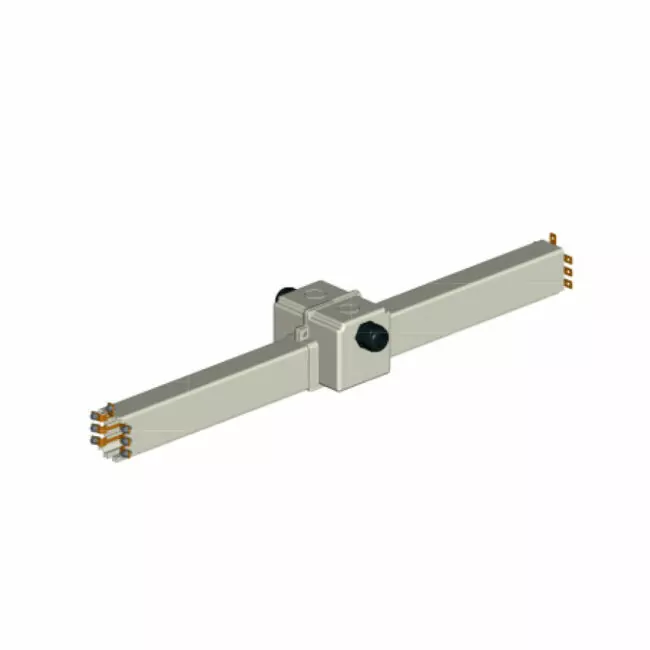

Línea Busbar – TR85H7P – Conductores premontados Alimentación intermedia premontada – Material:Nylon, PVC, cobre – Peso: 2700 g – Características: Montada a lo largo de la línea, proporciona puntos de alimentación intermedios para reducir la caída de tensión. Incluye 2 pasacables PG29 y las tiras de cobre ya insertadas.

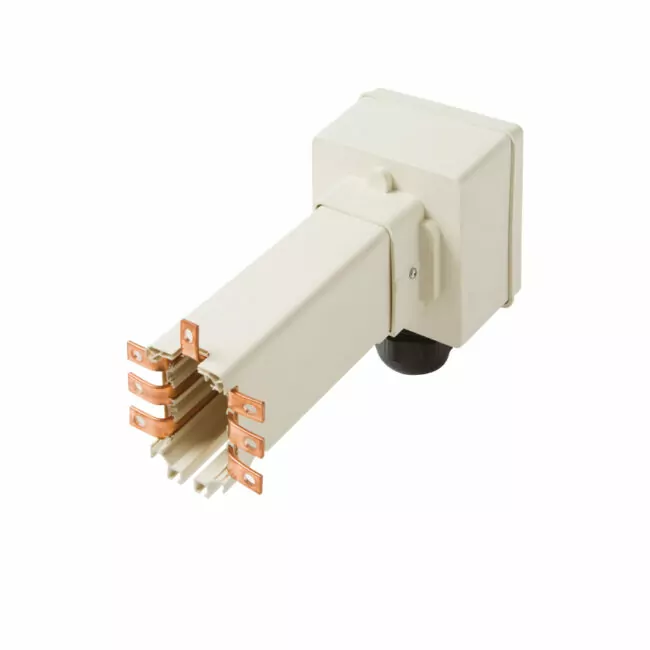

Línea Busbar – TR85H7P – Conductores premontados Alimentación – Material: PVC y cobre – Peso: 900 g – Características: Montada al final de la línea, proporciona una conexión eléctrica sencilla para la línea, las tiras de cobre están ya insertadas (7 polos). Incluye un pasacable M40.

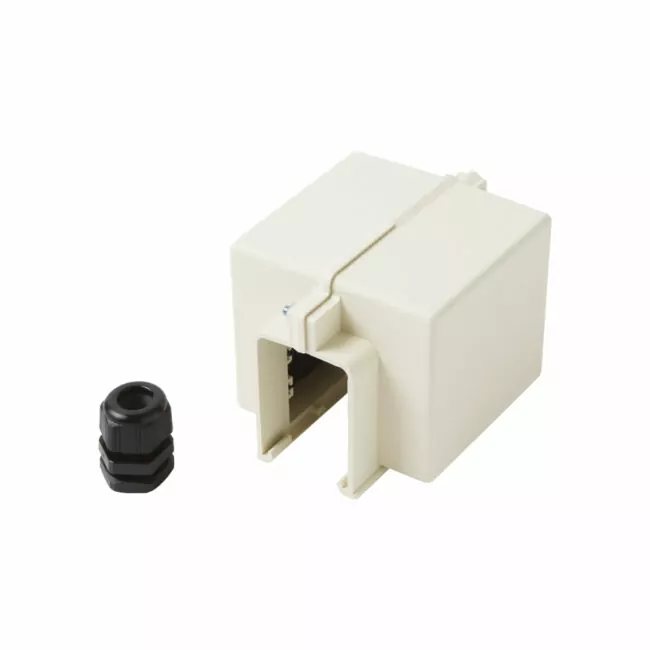

Línea Busbar – TR85H7P – Conductores premontados Caja de unión premontada – Material: Nylon – Peso: 357 g – Características: Se usa para unir dos barras y proteger las juntas atornilladas, dos tornillos garantizan el cierre de la conexión.

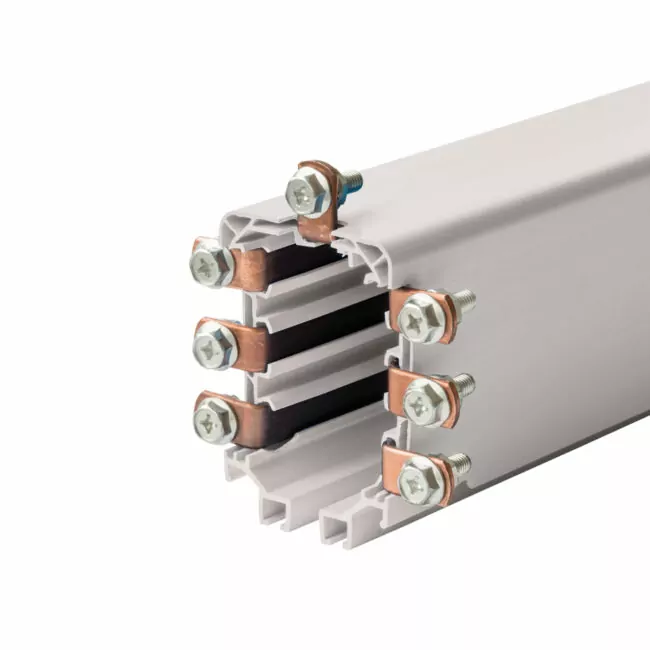

Línea Busbar – TR85H7P – Conductores premontados Línea busbar – Material: PVC y cobre – Características: TR85H7P507CW – 50A, 7 contactos, 1.7 kg/m TR85H7P1007CW – 100A, 7 contactos, 2.375 kg/m. Es posible obtener 200A, conectando las fases en paralelo. TR85H7P1607CW – 160A, 7 contactos, 3.125 kg/m. Es posible obtener 320A, conectando las fases en paralelo.…

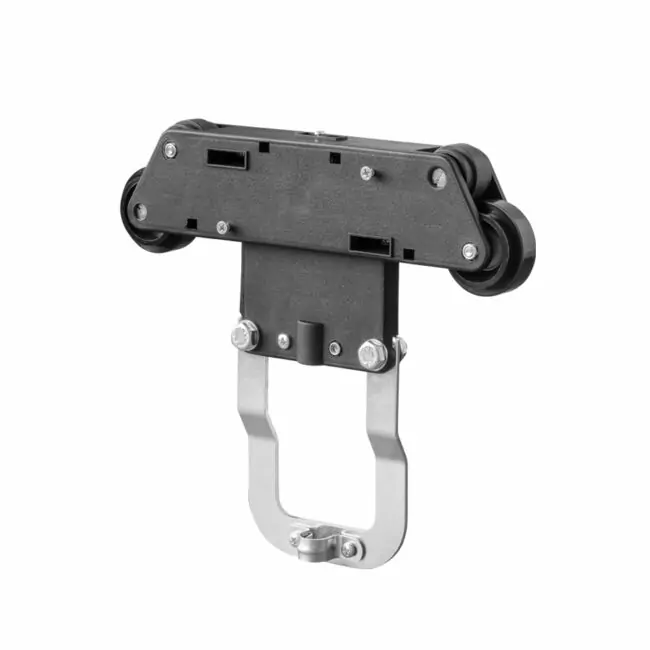

Línea Busbar – TR85H7P – Conductores continuos Carro de inserción conductores – Material: Nylon – Peso: 400 g – Características: Este carro, conectado a un cable en tensión, se usa para insertar conductores de uno en uno en la sede pertinente de la línea busbar.

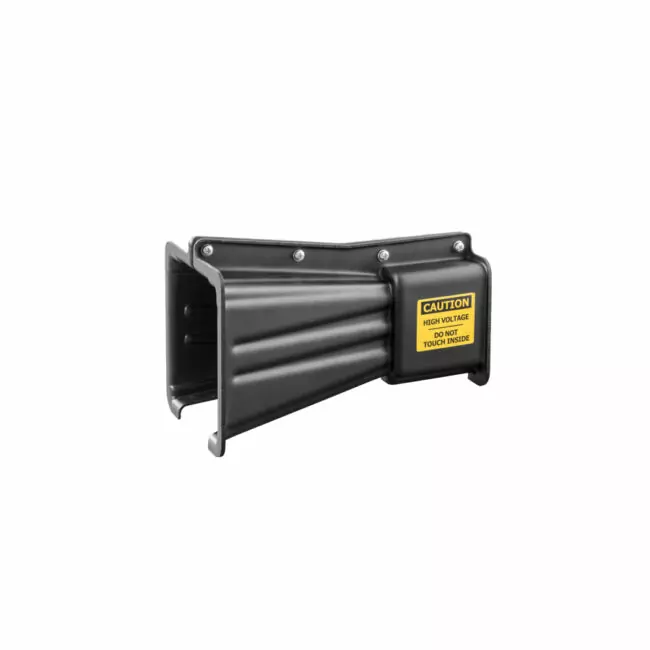

Línea Busbar – TR85H7P – Conductores continuos Guía de transferencia – Material: ABS – Peso: 240 g – Características: Se usa para crear una transición de una vía a otra cuando la línea es interrumpida.

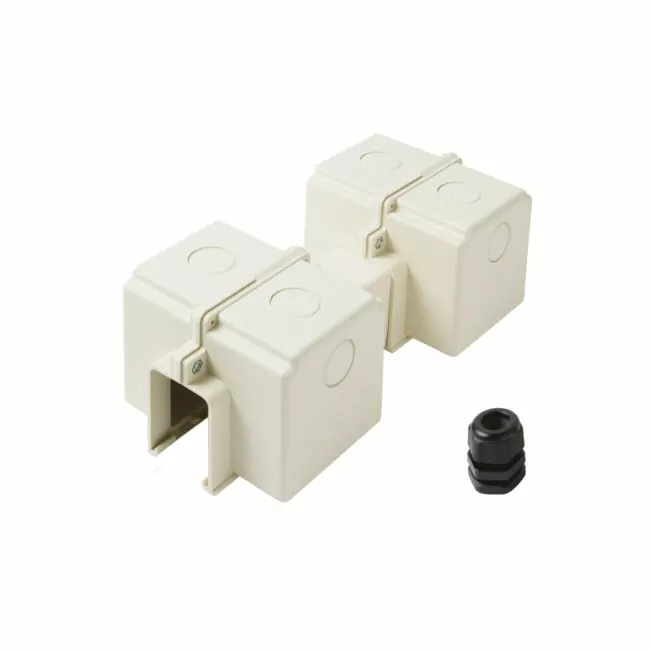

Línea Busbar – TR85H7P – Conductores continuos y premontados Junta de sección – Material: Nylon – Peso: 1,3 kg – Características: Usado para separar eléctricamente el conductor para crear zonas de mantenimiento (es necesario multiplicar por dos el número de colectores).

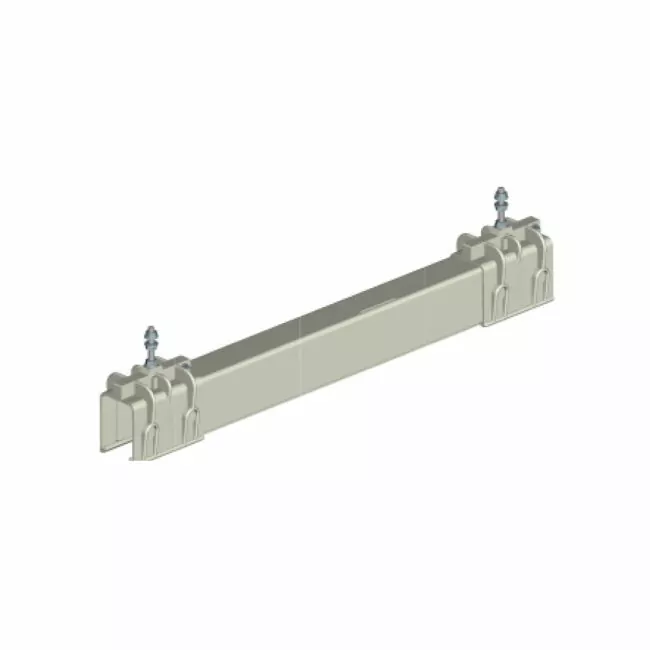

Línea Busbar – TR85H7P – Conductores continuos Junta de inspección – Material: Nylon, PVC – Peso: 1170 g – Características: Compuesto de una parte de cubierta extraíble, usada para inspeccionar o remover el carro colector.

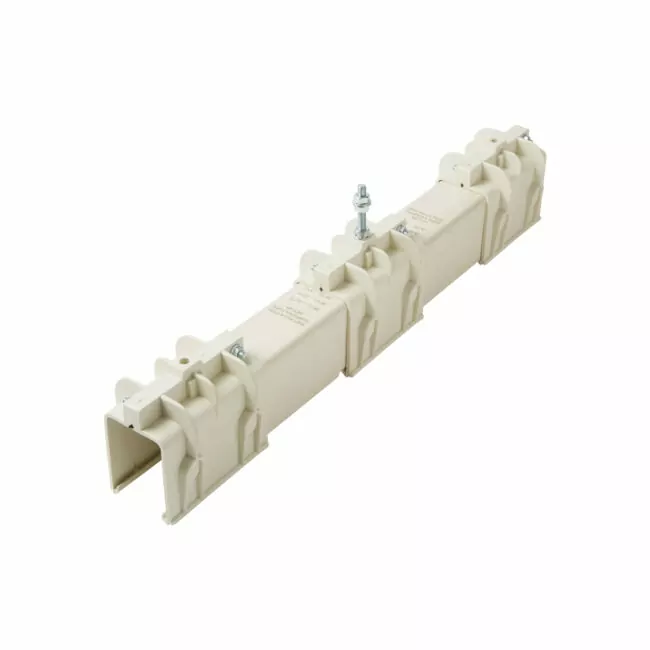

Línea Busbar – TR85H7P – Conductores continuos Junta de expansión – Material: Nylon, PVC – Peso: 1,2 kg – Características: Usada para compensar la fluctuación de temperatura, para ser instalada entre dos puntos fijos. Es necesario añadir un soporte adicional para este artículo.

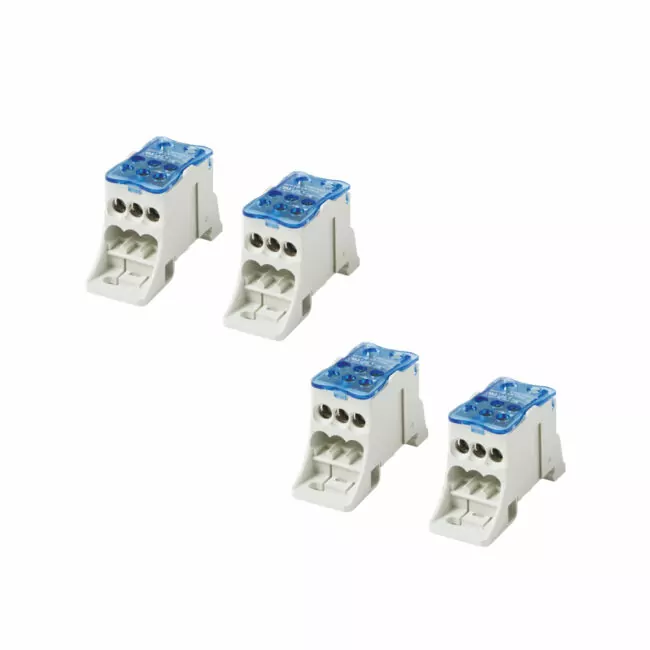

Línea Busbar – TR85H7P – Conductores continuos y premontados Abrazadera de conexión de 4 polos para carro colector – Peso: 149 g – Características: Conectores para cable (sección máx 16 mm2) para uso en paralelo de carros colectores dobles con 4 polos (3ph 140 A – PE 70 A) o configuración triple (3ph 210 A…

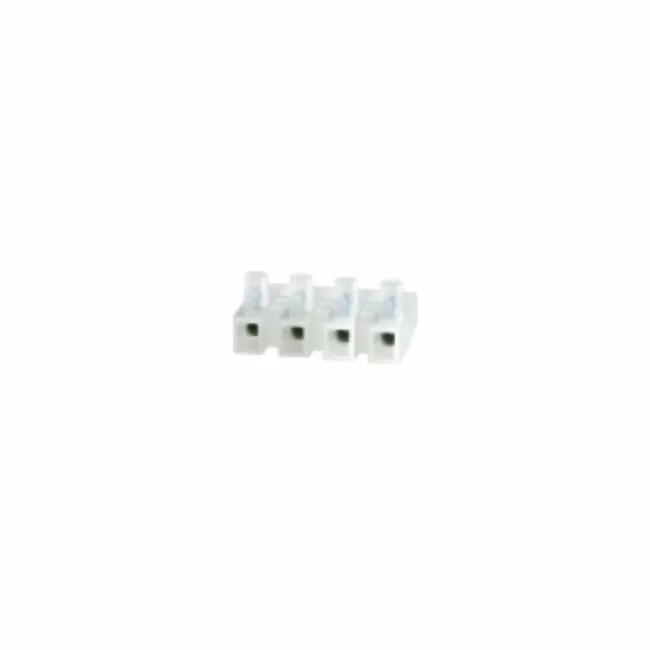

Línea Busbar – TR85H7P – Conductores continuos y premontados Abrazadera de conexión de 4 polos para carro colector – Peso: 77 g – Características: Conectores para cable (sección máx 25 mm2) para uso en paralelo de carros colectores con 4 polos (3ph 70 A – PE 35 A).
Línea Busbar – TR85H7P – Conductores continuos y premontados Brazo de remolque – Material: Acero galvanizado – Peso: 2,70 kg – Características: Está diseñado para conectar, mediante cadenas, el dispositivo móvil al colector para carros colectores triples.
Línea Busbar – TR85H7P – Conductores continuos y premontados Brazo de remolque – Material: Acero galvanizado – Peso: 2,40 kg – Características: Está diseñado para conectar, mediante cadenas, el dispositivo móvil al colector para carros colectores dobles.

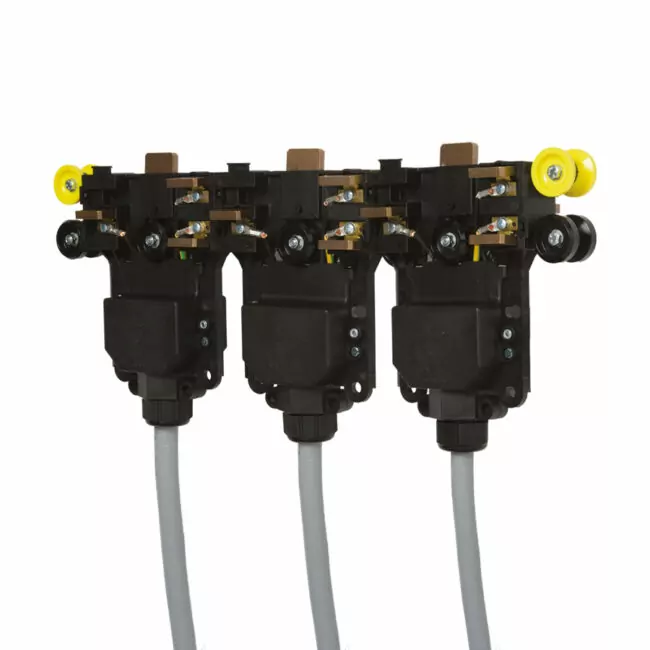

Línea Busbar – TR85H7P – Conductores continuos y premontados Carro colector – Para líneas rectas y curvas – Material: Nylon para el cuerpo, metal-carbono para los contactos – Características: Amperaje 105A – Triple, 7 contactos, 4000 g Está diseñado para llevar potencia desde la línea conductora al puente grúa mediante escobillas de metal-carbón. El cuerpo…

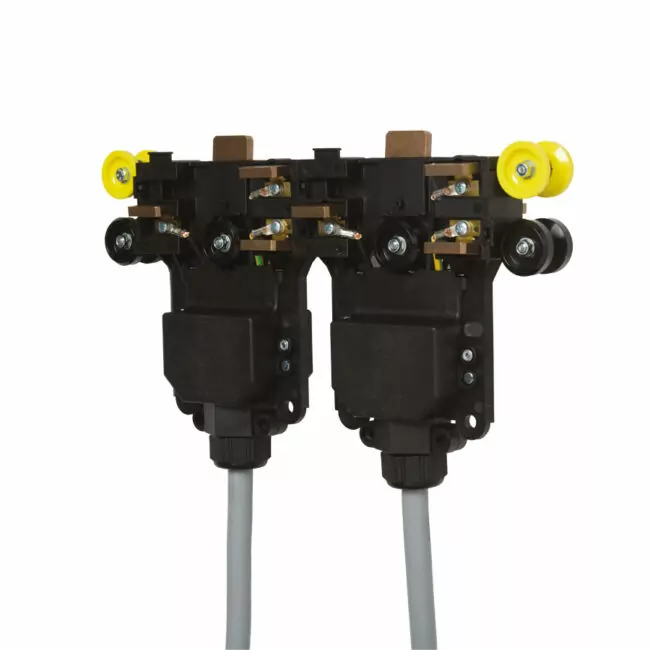

Línea Busbar – TR85H7P – Conductores continuos y premontados Carro colector – Para líneas rectas y curvas – Material: Nylon para el cuerpo, metal-carbono para los contactos – Características: Amperaje 70A – Doble, 7 contactos, 2700 g Está diseñado para llevar potencia desde la línea conductora al puente grúa mediante escobillas de metal-carbón. El cuerpo…

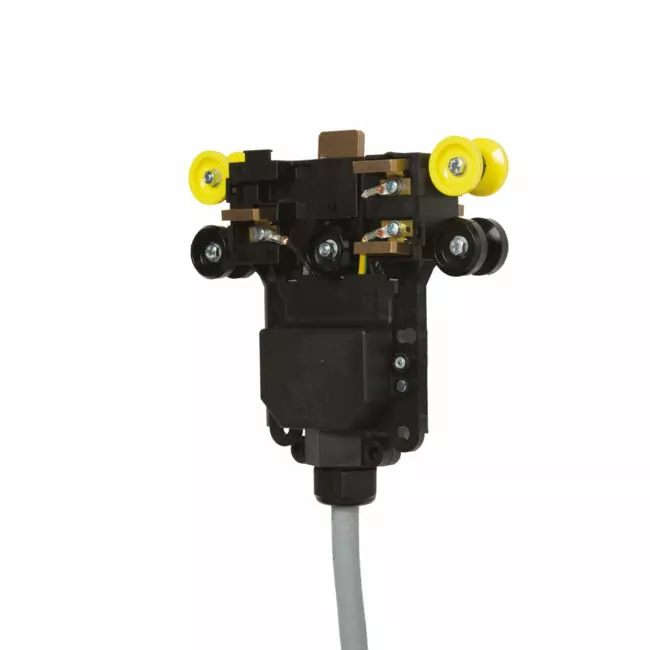

Línea Busbar – TR85H7P – Conductores continuos y premontados Carro colector – Para líneas rectas y curvas – Material: Nylon para el cuerpo, metal-carbono para los contactos – Características: Amperaje 35A, 7 contactos, 1370 g Está diseñado para llevar potencia desde la línea conductora al puente grúa mediante escobillas de metal-carbón. El cuerpo aislado se…

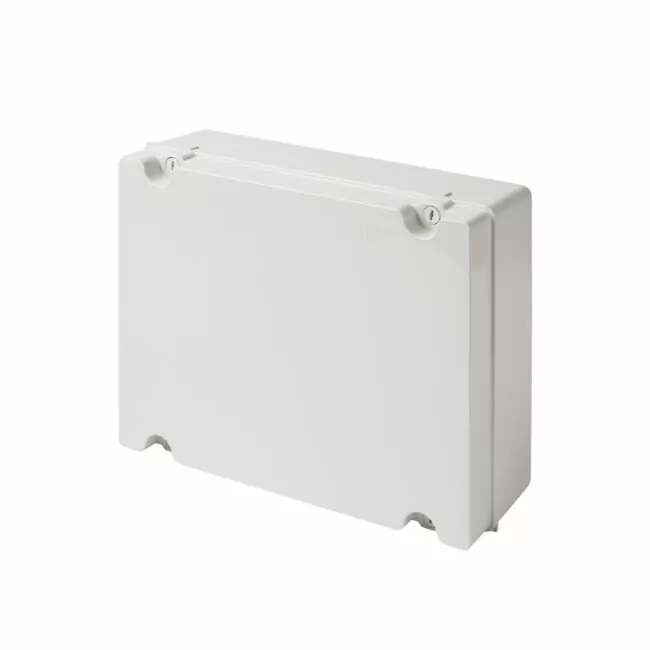

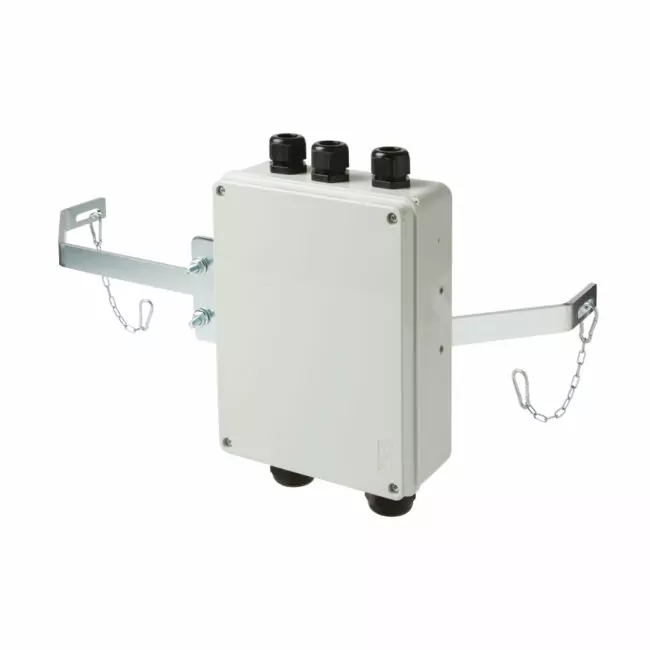

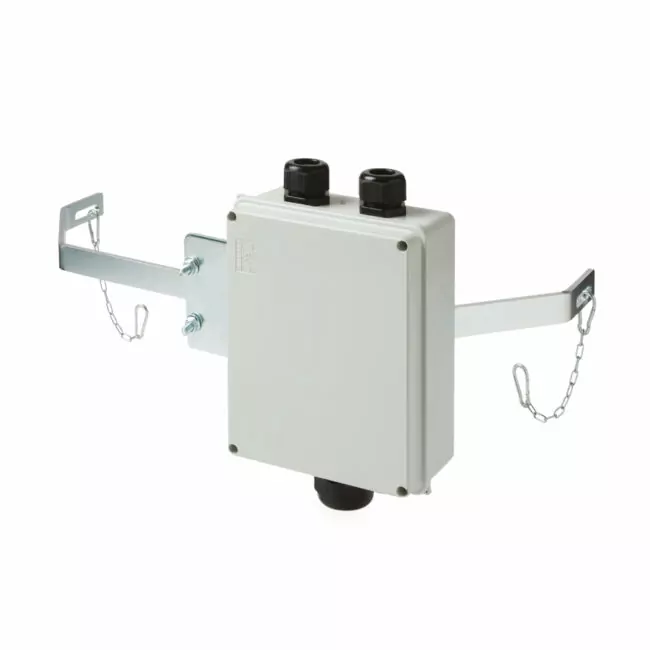

Línea Busbar – TR85H7P – Conductores continuos y premontados Caja de derivación – Peso: 3.2 kg – Características: Caja para conexiones en paralelo 200A o 320A. Incluye pasacables y abrazaderas de conexión.
